pulseCheck NX 自相关仪

pulseCheck NX 自相关仪

APE的pulseCheck自相关仪可以适用于表征几乎任何超快脉冲激光器,它覆盖了尽可能宽的波长范围和脉冲宽度范围。这种灵活性是通过使用可交换光学组件来实现的，典型地包括非线性晶体和专用探测器模块。

Categories: APE, 激光测试仪器, 自相关仪Tag: 自相关仪

详情介绍

PulseCheck自相关仪系列基于模块化概念，APE公司的产品在较大程度上满足了对功能以及灵活性的需求。

1.高分辨率和强大的处理能力——内置高性能处理芯片，具有低延迟、高达50阿秒的高时间分辨率和18 bit的强度动态范围。

2.从超短脉冲到长脉冲——不同的PulseCheck配置可以满足不同的脉宽测量需求。使用pulseCheck SM可以测量超长脉冲，高达500 ps。

3.高灵敏度、低噪声的三种探测器——这三种探测器类型解决了在不同应用中对低噪声和增强灵敏度的需要。对于要求极高灵敏度和低脉冲能量的脉冲测量，我们推荐光电倍增管(PMT)；对于测量灵敏度需要几个mW2的测量，光谱增强光电二极管(PD, TPA)是较优的选择。

• 光电二极管(PD)：标准灵敏度可达1 W²
• 光电倍增管(PMT)：最高灵敏度可达10^-6 W²
• 双光子吸收(TPA)：灵敏度高达10^-2 W²

4.波长范围——APE的探测器和光学配件覆盖了广泛的波长范围，从200纳米的紫外到12微米的中红外。

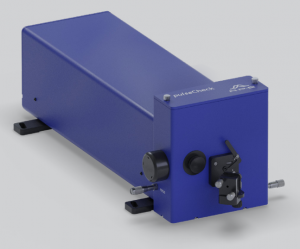

PulseCheck NX 模块化自相关仪

特点

• 可更换的光学组件，使之可覆盖最广的光谱范围从200 nm到2 um
• 具有高达50阿秒的高时间分辨采样率
• 高敏感度的PMT, PD和TPA探测器
• 在干涉自相关和强度自相关之间自由切换
• 内部集成了数据采集、数据拟合和快速FPGA数据处理的控制器
• 自动相位匹配

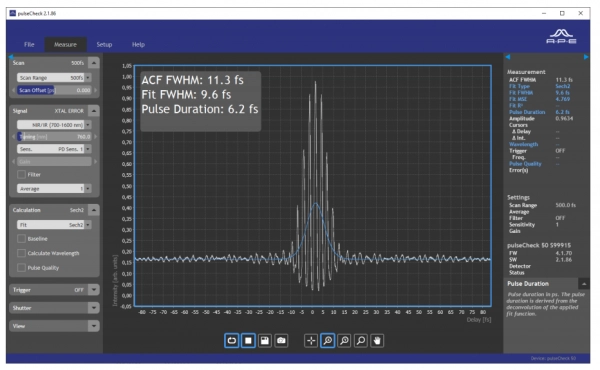

• NX软件和USB，以及以太网连接
• TCP/IP远程控制与标准化的命令集，便于编程
• 可选FROG选项

可选附件

• 各种光学组件，包括探测器
• 光纤耦合
• 偏振旋转器
• FROG* *

FROG 选项
二次谐波法是目前应用最广的无谱频率分辨光门法。大多数APE的pulseCheck自相关仪（pulseCheck SM除外）可选择集成FROG并启用完整的脉冲特性。加入了一个专用的非线性晶体模块和专用软件，开启了完成光谱和时间脉冲表征的大门。FROG选项允许pulseCheck测量光谱和时间带宽和相位，只需对自动相关器进行一些调整。

PulseCheck SM 2000 长范围自相关仪

PulseCheck SM 2000 适合用于长脉冲测量，脉宽可测高达500 ps,而且最低脉宽可到20 fs,具有1 fs分辨率和1 MHz的采样率。

特点

• 脉冲范围从20 fs到500 ps
• 光谱范围200 nm到12 um
• 测量速度120 ps/sec
• 自动相位匹配
• 集成高性能控制器
• 在干涉自相关和强度自相关之间自由切换
• 各敏感度的PMT, PD和TPA探测器
• 高斯，Sech2和洛伦兹拟合
• 可追踪的NIST校准

可选附件

• 各种光学组件，包括探测器
• 光纤耦合
• 偏振旋转器

参数概述
